2008-10-27[n年前へ]

「電車の吊り手」のヒミツ  share on Tumblr

 いつ頃からだったか覚えていませんが、「電車の吊り手」の構造が昔とは変わったように思います。「電車の吊り手」が以前とは、90度違う方向にぶらさがっているような気がします。以前は、吊り手をぶらさがる金属棒と吊り手が同じ向きを向いていたような気がするのですが、いつの頃からか吊り手をぶらさがる金属棒と吊り手が直行するようになりました。

 鉄道が大好きのテツちゃん、血液中には鉄分が流れまくり・・・というわけではないのですが、この列車の「吊り手」の方向変化にはとても興味を惹かれます。吊り手のベルト部分を剛体に変え、吊り手の(乗客が)掴む部分の方向を90度変えるという変更は、一見すると小さい変更のようでいて、実はとても大きな変更・効果が生じているように思えます。

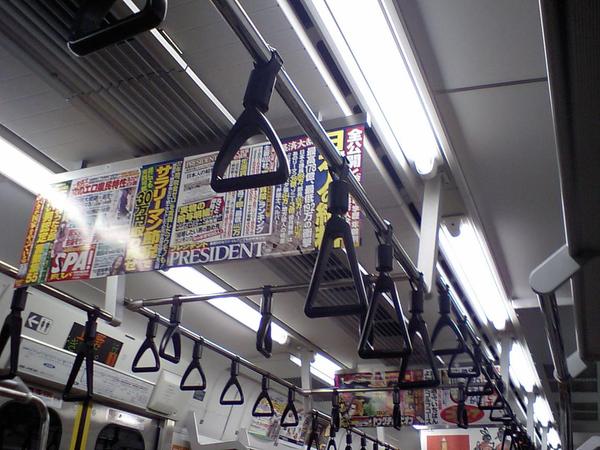

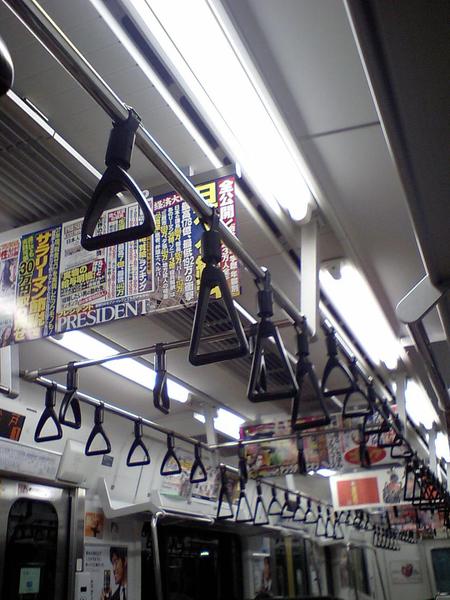

 というわけで、まずは吊り手の写真を撮りました(怪しい人ですね)。話の先は、吊り手と乗客の振動解析をし、さらには乗客がどのように意識すれば一番揺れないで済むのかを考えてみようと思います。

吊り手吊り手






2008-10-28[n年前へ]

続 「電車の吊り手」のヒミツ  share on Tumblr

 「電車の吊り手」のヒミツ の続きです。
 「電車の吊り手」の構造が以前とは、、90度違う方向にぶらさがるように変わっていることに気づきました。そんな吊り手を見ながら、その効果をラクガキをしつつ考えてみたのが、下図になります。

 イラストにして見ると、以前の吊り手が「列車の横揺れ方向に対して、2重振り子状態」になっていることがわかります。また、吊り手の支持部と、吊り手の持ち手部が、いずれも列車進行方向に向いているために、横揺れをなかなか抑えることができないように(自分の経験から)思われます。乗客が腕を動かして揺れを抑えようとしても、吊り手に2カ所関節があるので、揺れを抑えるのは難しいように思えます。

 しかし、最近の吊り手は(図のように)以前のものとは違うことがわかります。吊り手の持ち手部分が列車の横振動方向とは直行し、(さらに、吊り手のベルト部分がパイプに包まれていることもあり)列車の横揺れに対し、その揺れを抑えることが容易になったように思えます。

 ここで、興味深いことは、吊り手のベルトをパイプで囲ったことの効果は別として、吊り手の持ち手部分の方向を90度変えたことで、「列車進行方向揺れ」には弱くなった・揺れやすくなったということです。つまり、列車が走るとき「ほとんどの時間は横揺れを感じる時間で、進行方向の揺れを感じるのは駅に発車・到着する時くらいなので、横揺れ抑制効果を重要視しよう」という判断をしたのでしょう。そういうメリット・デメリットを秤に乗せて行われる選択・技術改良・コスト変更にとても興味を惹かれます。

 列車には、吊り手がたくさんぶら下がっています。そんな、吊り手と同じように、たくさんの吊り手が変化したように、そんな技術改良・コスト変更などは、きっとたくさんあると思います。そんなものを町中で見かけると、なぜか楽しく感じたりします。

吊り手図解






2016-12-13[n年前へ]

街通りを歩きながら…列車中で…似合う「飲料類」を決める振動動特性のヒミツ  share on Tumblr

 街の通りを歩きながら、あるいは列車の中で1人飲み物を飲みたくなることがある。時にビール、あるいはコーヒー、その時の気分に応じた何かを手に持つカップに注いで飲んでみたくなる。とはいえ、カップから飲み物がこぼれたりするのはイヤだ…という人は、この論文  "Damping of liquid sloshing by foams: from everyday observations to liquid transport" を読んでみると面白いと思う。

 場所や状況に応じた飲み物を、その時の気分だけではなくて、その場所の「振動や揺れ」に応じて選びたい!と考える人に役立つこの論文は、飲み物の上面に浮かぶ「泡(foam)」が、どのように飲み物自体の揺れ・振動を抑える効果があるかを示している。液上面に泡がわずか数ミリメートルあるだけで、液面の揺れが数分の1に治まるようにすることができる現象解析をした論文だ。

 石けんや洗濯洗剤で「泡のかたまり」を作り、息を吹きかけたり・指で突き動かしたりすると、ブルブル震えて大きく揺れる。けれど、それと同時に、揺れがだんだん治まっていくことにも気付かされる。それはもちろん、たくさんの泡が「動き」を妨げるよう・緩やかにするよう抵抗として働くからだ。

 揺れが激しいところでは、きめ細やかな泡が厚く重なるギネスビールが似合う…とか、もう少し揺れが治まればピルスナービールが似合う…とか、(泡を持たない)コーヒーでは揺れが少ない落ち着いた場所が似合うとか、そんなことがわかる論文は、読んでみると面白いと思います。

街通りを歩きながら…列車中で…似合う「飲料類」を決める振動動特性のヒミツ
