1999-10-07[n年前へ]

CCDカメラをバラせ!  share on Tumblr

モアレは自然のClearText

 あまり、「できるかな?」では工作の話題が出ていない。いや、もしかしたら全然出ていないかもしれない。そこで、手元に8mmビデオのジャンクがあったので、こいつをバラしてみることにした。そして、これまで「できるかな?」に登場しているような話に関連していることがないか調べてみるのだ。いや、本当は嘘で計画済みの伏線張りまくりの話である。もしかしたら、勘のいい方はもう話の風向きはもうおわかりかもしれない。

 さて、今回分解するカメラはかなり前(といっても数年前)のモデルである。まずは、分解してみよう。

1 8mmビデオカメラのCCD&レンズ部分.
2. 方向を変えるとこんな感じ
3. 正面のレンズを外す
4. もっとばらす。中央にCCDチップ部分がある。
5. これがCCD部分。
6. CCD前部のフィルターを外す
7. CCD素子を正面から見ると
8. もっともっと拡大するとこうだ

 5.の写真でわかるように、CCD前部にはフィルターが着けてある。(当初はこれを赤外線フィルターだと考えていた。なので、このフィルターを外してやると、画質はとんでもないことになる。しかし、その上で赤外線投光器を装着すれば面白いカメラになりそうである。が、用途を間違えるととんでもないことになるので、今回はやらない。が、いつかやってみようとは思っている。もちろん、私は品行方正がモットーであるので、悪用はするわけがない。もちろんである。)と、書いたがその後、「これは赤外線とは逆のエイリアシング防止用のハイカットフィルタだろう」というご指摘を頂いた。フィルターが青色だったので、単純に赤外線カット用途かと思い込んでいたが、どうやら違うらしい。指摘の文章をそのまま、使わせていただくと「CCDは空間サンプリング素子であり、サンプリング周期(ピクセルのピッチ)よりも短い波長の光が入ると、エイリアシング(折り返しノイズ)を生じて擬似カラー、干渉縞を生じてしまいます。これを避けるためのハイカットフィルタです。」とある。その後、知人から頂いた資料(勉強しなおせ、ということだろう)を読むと、水晶板をだぶらせて2重像にすることにより、細かい解像ができないようにしているローパスフィルターであるようだ。空間周波数のローパスである。今回のCCDでは3層構造になっており、中央の層にのみ色がついている。反省がてら、次回にもう少し調べてみようと思う。

 ところで、7.などの拡大画像で周辺部が丸くケラれているのがわかると思う。これは、

と同じく実体顕微鏡の接眼部からデジカメで撮影を行っているからである。デジカメはこういう時に何より重宝する。さて、デジカメと言えば、こちらも同じくCCDを用いているわけである。

 さて、8.の拡大画像を見ると、このカメラのCCDのカラーフィルターは補色方式(CMYG=シアン、イエロー、マゼンダ、グリーン)であることがわかる。原色タイプでないところを見ると、どうやら感度重視の製品であるようだ。また、この拡大画像などを眺めると、

で調べた液晶のフィルターと同じような構造であることがわかる。よくストライプ模様の服を着ている人をCCDビデオカメラで撮影すると、モアレが発生することがあるが、それはこういったフィルターの色の並びに起因しているわけである。フィルターの周期とストライプの模様が干渉してモアレが生じてしまうのである。

 最近のものではソフト的にかなりの処理をしてモアレが出にくいようにしているし、CCDも高解像度化が進んでいるので、なおさら出にくい。私が使用している富士写真フィルムのFinePix700でそのようなモアレを出そうと思ってみたが、なかなか出なかった。むしろ、ピントを正確に合わせることができなかった。それでも、何とか白黒の縦線模様を撮影して、モアレを出してみたのが下の写真である。左がオリジナルで、右がそれに強調処理をかけたものである。

FinePix700で白黒の縦線模様を撮影した際のモアレ
(左上から右下へ斜めにモアレが出ている)
オリジナル
左に強調処理をかけたもの

 モアレが発生しているのがわかると思う。さてさて、こういう白黒ストライプをよく眺めてみれば、

で登場したこの画像を思い出すはずだ。
ノーマル
ノーマル斜線
カラーシフトを用いた斜線

 そう両者ともまったく同じ斜線である。そもそも、前回作成したパターンは今回への伏線であったのである。白黒の縞模様を撮影しているのであるから、普通は白黒模様しか撮影されない。しかし、モアレが発生している場合というのは、CMYGからなる1画素の中でのさらに細かな位置情報が判るのである。先ほどのCCDの色フィルターの拡大写真のような配置になっていることを知っているのであるから、その配置も考慮の上処理してやれば良いのである。もちろん、白黒の2値からなる画像を撮影しているという前提条件は必要である。その前提条件さえつけてやれば、モアレが生じていることを逆に利用して、高解像処理ができるはずだ。

 例えば、

CCDのCMYGからなる一画素
GreenMagenda
YellowCyan

という画素のGreenだけ出力が大きかったとすると、グレイ画像であるとの前提さえ入れてしまえば、1画素のさらに1/4の領域まで光が当たっている位置を推定できるということになる。もちろん、実際のカメラでも4色の間で演算をしてやり、ある程度の推定はしているだろう。しかし、前提条件を入れてやれば、より高解像度が出せるだろう。

 ClearTextの場合は白黒2値の文字パターン、あるいはハーフトーンという前提条件をつけて液晶に出力を行った。今回は、白黒2値の文字パターン、あるいはハーフトーンという前提条件をつけて、CCDからの出力を解釈してやれば良いわけである。CCDカメラにおいては自然が自動的にカラーシフト処理をしてくれるのである。そのカラーシフト処理からオリジナルの姿を再計算してやれば良いわけである。もっとも、これらのことは光学系がきちんとしている場合の話である。

 今回考えたような、そういった処理はもうやられていると思う。FinePix700でも撮影モードに

  • カラー
  • 白黒
の2種類があるので、もしかしたらそういう処理が含まれているのかもしれないと思う。それでは、実験してみよう。白黒の方がキレイに縞模様が撮影できているだろうか?
FinePix700で白黒の縦線模様を撮影した際のモアレ
(左上から右下へ斜めにモアレが出ている)
白黒モードで撮影
カラーモードで撮影

 うーん、白黒のほうがキレイなような気もするが、よく判らない。念の為、強調処理をかけてみる。もしかしたら、違いがわかるかもしれない。

上の画像に対して強調処理をかけたもの

 うーん、これではますます違いがよくわからない。これは、次回(すぐにとは限らないが)に要再実験だ。ただ使っている感覚では、まずピントがきちんと合わないような気がする。うーん、難しそうだ。それに、今回の実験はローパスのフィルター部分をなくしたものでなければならなかったようにも思う。ならば、FinePix700を使うのはマズイ(直すのメンドクサイから)。どうしたものか。

2000-03-26[n年前へ]

透け透け水着の物理学 入門編  share on Tumblr

透過率の波長依存を探れ


 少し前のことだった。舞台は妙高高原の露天風呂である。同じ職場の人とある話をしていた。話題は仕事に関する話で、主な話題は色々な物質の光の透過率や吸収の話だった。ずいぶん長いこと、そういった話題をしていた。

 しかし、ふと気づくとなにかがおかしい。会話中に出てくる言葉が変なのである。さっきまで話していた「吸収波長」とか、「感度」とかいう言葉は依然として出てくるのだが、それに加えて変な言葉がどうも出ている。「透け透け水着」とか「丸見え」とか「ナイトショット」といった類の言葉である。これは一体どうしたことだ?これは非常にマズイ。

 私たちがいるのは露天風呂である。私たちの数m横の壁の向こうは女性用の露天風呂だ。そこで、私たちは「透け透け水着」と「丸見え撮影」の話題をしているのである。非常に危険なシチュエーションである。逆に、隣の女性用露天風呂に入浴している人がいたならば、とてもイヤなシチュエーションである。隣が「変態さんいらっしゃい」状態だと思ってしまうだろう。

 もちろん、心ある人が聞けば、私達が極めて誠実に「透け透け水着」と「丸見え撮影」の「科学」について論じているのはわかるはずだ。ましてや、私という人間を知っていたならば、なおさらである。
 しかし、周りはもちろん私達の知り合いではないわけで、誤解されても何らおかしくない。いや、誤解されないのが不自然な位である。
 もちろん、私は見えないものを可視化するのが大好きであるし、「32cmの攻防戦」について論じたこともあるが、誤解はしないで欲しい、とあの時周りにいた人達にひとこと言っておきたい。

 さて、その時に話していたのは、ビデオカメラで水着が透けて見える話についてであった。あの有名なSONYの「ナイトショット」機能付きのHandyCamのことである。そのカメラでどうして水着が透けて見えるのかについて論じていたのである。その見える理由を聞かれた私は「透け透け水着は赤外線の透過率が高いから、と言われていますね。」と答えた。

 例えば、「水着、透ける、ビデオ」で検索すれば、そういう解説が数多くある。それに、私は赤外線フィルムを使って風景撮影をするのが好きだったので、いくらか知識もある。しかし、それはあくまでも知識である。実際に水着の赤外線の透過率を調べたことがあるわけでもないし、可視光との差を比較したことがあるわけでもない。それはあくまで知識だけ、である。実証の伴わない知識というのは今ひとつ好きではない(いや、盗撮を実証するわけじゃないけど)。

 そこで、今回は「水着が透ける理由」を実証してみたい、と思うのである。 透ける理由として、よく言われている

  1. 水着の色や生地によって波長毎の光の透過率が異なる
  2. 水着によっては、赤外光は屈折・散乱しにくく、透過率も可視光に比べて高いものがある
  3. 簡単に言えば、その水着は赤外光は透過しやすい、ということである
  4. ということは、赤外光で撮影をする限りにおいて、その水着は半透明であるようなものである
  5. また、可視光の影響を防ぐため、可視光をカットするフィルターを用いて、赤外光のみで撮影をする
  6. すると、なんと水着が透けて見える
というのを実証してみたいのだ。題して、「透け透け水着の物理学」である。一つ一つデータを重ねて、「透け透け水着の物理学」を構築したいと思うのだ。

 さて、先ほどの「透け透け水着は赤外線の透過率が高いから、と言われていますね。」という言葉を実証するためには、色々な生地の透過率を波長毎に調べなければならない。そのためには、光を波長毎に分解する分光器が必要である。そこで、私は

で分光器を作ったわけである。

 前回は、分光器の出力をデジカメで撮影した。しかし、これでは赤外光の計測もしづらい。そこで、秋月で可視・赤外対応のCCDボードを買ってきた。これを前回作成したHIRAX一型分光器に取り付けて、計測を行った。名付けて、「HIRAX一型分光器CCD+」である。


秋月で買ったCCDボード 4000円なり

 まずは、その分校計測出力例を示してみたい。下の写真は「CCDカメラで計測したスペクトルに、可視光の色対応を示すカラーバーを上に示したもの」である。これは前回と同じく、太陽光のスペクトルだ。水平軸が波長を示している。左が波長が短い領域であり、右が波長が長い領域である。可視光領域は左の1/3くらいの領域である。


太陽光のスペクトル
CCDカメラで計測したスペクトルに、色対応を示すカラーバーを上に示したもの

鮮鋭化処理をかけたもの

 今回は、縦線状に見えるフラウンホーファー線が明らかに数多く見えるのがわかると思う。HIRAX一型分光器自体もスリット幅の改良などで性能がアップしてるのである。

 それでは、まずはいくつかの材料の波長毎の透過率を計測してみたい。まず、使う材料は下に示すような色フィルターである。もちろん、こんな透け透けの材料で作った水着を着ている人なんているわけはない。これは、あくまで例である。


色フィルター

 それでは、次に「HIRAX一型分光器CCD+」で計測した波長毎の透過性を示してみよう。まずは、赤色フィルタである。赤色フィルタを使用している部分は、使用していない部分に比べて、赤色(そして赤外領域)以外の波長がカットされているのがわかる。


赤色フィルタの透過性を示したもの
(上部がフィルタ使用、下部がフィルタ未使用)
CCDカメラで計測したスペクトルに、色対応を示すカラーバーを上に示したもの

 例えば、赤色が見えづらい人であれば、このフィルターは透過性が非常に低く、「透け透け度」が低いフィルターである、ということになる。また、赤外光は透過しているが、すごく長波長側では透過率がかなり低いことがわかる。

 また、次が黄色であり、赤色フィルタよりも短波長側まで透過性が高くなっていることがわかる。そして、赤外光の透過性は赤色フィルタよりも高い。


黄色フィルタの透過性を示したもの
(上部がフィルタ使用、下部がフィルタ未使用)
CCDカメラで計測したスペクトルに、色対応を示すカラーバーを上に示したもの

 次に示す緑色のフィルタの場合は、緑の辺りの波長と赤外領域辺りの透過性が高いことがわかる。よく、ビデオカメラで赤外リモコンなどの赤外光を撮影すると、緑色に写ることがあるが、あれはこういった緑色のフィルタを使用しているのだろうか?


緑色フィルタの透過性を示したもの
(上部がフィルタ使用、下部がフィルタ未使用)
CCDカメラで計測したスペクトルに、色対応を示すカラーバーを上に示したもの

 次が青色フィルタである。赤外光の透過性は結構低い、こともわかる。


青色フィルタの透過性を示したもの
(上部がフィルタ使用、下部がフィルタ未使用)

CCDカメラで計測したスペクトルに、色対応を示すカラーバーを上に示したもの

 色々、面白いこともある。例えば、赤色フィルタの透過特性と緑色フィルタの透過特性を比べると、重なり合う(透過性が高い)領域(波長)がほとんどないことがわかる。


赤色フィルタの透過性を示したもの
から透過光の強さを描いたもの

緑色フィルタの透過性を示したもの
から透過光の強さを描いたもの

 だから、赤色フィルタと緑色フィルタを重ねると、全然透けないわけだ。透過可能な波長領域がないワケである。こういうのを見ると、暗記用の赤色ペンと緑色下敷きの組み合わせを思い出してしまう。


赤色フィルタと緑色フィルタを重ねると、全然透けない

 さて、こういう風に材料毎の透過性を計測できるようになったわけである。さらに、赤外線フィルタの透過性を見てみたい。赤外線の波長領域をまずは実感してみたい、ということである。赤外フィルタは赤外リモコンの発光部のカバーを使用してみた。下に示すのが、「赤外フィルタ= 赤外リモコンの発光部のカバー」であり、


赤外フィルタ = 赤外リモコンの発光部のカバー

 次が、赤外フィルタの透過性を示したものである。可視光はほとんど通さず、波長の長い赤外光のみ通過させているのがわかる。


赤外フィルタの透過性を示したもの(全てフィルターをかけたた)

 さて、あまりにも画像が増えてページが重くなってきた。今回は分光計測を行い、赤外線フィルターの分光感度を計測したところまでで終わりにしたい。次回は、色々な生地の透過分光計測を行う予定である。「色々な生地が可視光では透過率が低くても、赤外光では透けて見えることがあるのか」調べてみたい、と思う。


2009-07-02[n年前へ]

Amazon経由で一番売れたもの…  share on Tumblr

 上半期、このサイト経由で、Amazonから何が一番売れているのかを眺めてみました。あなたは、何が一番売れていたと思われますか?

 少なくとも男性を動かす動機の根本にあるものは、多くの場合、金か女性だ。しかし、そうでないものが、数は少ないけれど確かにある。極めれば極めるほど、そんな一般的な動機からは外れていくものがある。しかし、そういったものこそを、「真実の趣味」と呼ぶべきである。
 そして、そんなものは「(遊戯ソフトなどの)ゲーム」しかない、と思う。あえて、…さらに一つ付け加えるならば、それは「鉄道」というものだろう。

「ゲーム」と「名言」

 一番売れていたのは「IR 96 7.5X1 光吸収・赤外線透過フィルター(IR) 」で、40セット近く売れていました。赤外線は通すけれど、可視光は通さない、そんな赤外線透過フィルタが一番売れていたのです。

 赤外線透過フィルタをつけたカメラで、特に木々が生い茂る山の景色や見慣れた街中を写すと、異世界のような景色が出現します。それは本当に幻想的で惹かれる世界です。あるいは、冬の海をとると、ひどく重々しい景色が、写真の中に浮かび上がってきます。

 その一方で、夏には、特に夏の海辺では「赤外線透過フィルタをつけたカメラ」を持ち歩くのは憚(はばから)られます。それは、水着盗撮と絶対間違われるに決まっているからです。

 レンズの先に取り付けられた真黒に見えるフィルタが、「赤外線透過フィルタ」です。そんなフィルタが、Amazon経由で一番売れていました。

 しかし、私は「テキストサイトのアクセス数 < ニュースサイト < アダルトサイト」という現実を知っているのである。

テキストサイトのアクセス数 < ニュースサイト < アダルトサイト」という当たり前の現実

2012-08-11[n年前へ]

「禁断の赤外線カメラ」を「自分の部屋」の中で使ってみよう!?  share on Tumblr

 iPhone 4のフェース・カメラ(液晶ディスプレイ側にあるカメラ)には赤外線カットフィルタが付けられていません。そのため、フェース・カメラのレンズ前面に可視光カット・赤外線透過フィルタを取り付けると、iPhone 4が赤外線カメラに変身します。

 フェース・カメラは使うことがほとんどないで、(普通の)可視光撮影は背面カメラで行うことにして、フェースカメラは赤外線撮影専用カメラにしてしまっています。カメラの裏表を切り替えるだけで、可視光と赤外線の2バンドを自由に切り替え撮影することができる、というわけです。

 しかし、夏真っ盛りなこの時期、炎天下の下で「赤外線カメラ」を街中に向けるのは、少し躊躇してしまいます。(参考:透け透け水着の物理学 ~iPhone4で「裏」ワザ 編

 …可視光では不透明な黒シャツも、可視光で見れば(ほぼ)透明です。

透け透け水着の物理学 ~iPhone4で「裏」ワザ 編

 というわけで、「赤外線カメラ」に変身中のiPhone4のフェースカメラで、自分の部屋の中を撮影してみることにしました。つまり、「自分の部屋の中にあるものを、赤外線で眺めてみよう!」というわけです。

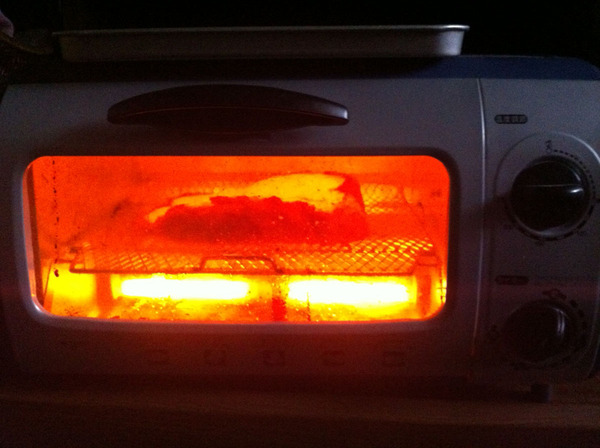

 まずは、キッチンに行き、赤外線を発していそうなものを(赤外線のキモチになって)物色し、何より赤外線を出しまくりそうな「(パンを焼く)トースター」を赤外線撮影してみました。それが下の写真です。左側が「可視光で眺めたトースター」で、右が「赤外線で眺めたトースター」です。赤外線で眺めると、うす暗いキッチンの中でパンを焼くトースターだけが光り輝いています



 自分の部屋の中を赤外線の眼で眺めてみると、どんな景色が見えるのでしょうか?トースター・TVやエアコンの赤外線リモコン…赤外線で眺めると、何か意外なものが奇妙な存在感を発していたりしないものでしょうか。

「禁断の赤外線カメラ」を「自分の部屋」の中で使ってみよう!?「禁断の赤外線カメラ」を「自分の部屋」の中で使ってみよう!?
