1999-04-10[n年前へ]

シリアルデータをExelへ転送したい

計測器のデータを簡単に入力しよう

計測を行って、解析処理を行いたい時にどうにも入力が面倒なことが多い。処理はExcelなどで行うことが多いのだが、計測したら即座にExcelのワークシートに入力されたら便利である。膨大なデータを計測して、そのデータからどれだけ意味ある情報を抽出することが簡単にできたらいい。そう考えて、シリアルデータ出力を持つ計測器の出力データをExcelへ自動的に送信するソフトを作成した。現在、対応しているソフトは画像関係の計測器の6種類だ。 Tool++はシリアル出力を行うことができる計測器のデータをExcelのシートへ自動入力するソフトウェア。計測すると同時にデータがExcelのシートに取り込まれる。画像出力結果のデータ処理などを簡単に行うことが出来る。
現在、対応している計測器は

  • Macbeth社製 RD-1151PB 濃度計
  • Macbeth社製 RD-1255 濃度計
  • Macbeth社製 RD-914 濃度計
  • Macbeth社製 RD-918 濃度計
  • X-Rite社製 X-Rite404 濃度計
  • 東京電色 かぶり測定器 TC-6DS(I/Fをつくる必要がある。といってもとても簡単なものだ)
となっている。動作環境はWindows95,NT4.0以降であり、Excel95,97共に動作確認済みである。他の測定装置にも気が向いたら対応していきたい。徐々に対応機種を増やしているので、興味のある方はjun@hirax.netまで(期待しないで)連絡して欲しい。

ソフトのダウンロード


Tool++の画面


さて、本家「できるかな」のゴン太くんにならい、本サイトでもサブキャラを登場させることにした。称して「ちび太」くんである。今回は、ちび太はせっせと計測しているところだ。MacromediaFlashをいじってみたかったので、Flashのプラグインをインストールしていない人は見えないだろう。内容は大したしたものではない。

計測すると、データはExcelへ自動入力される

<IMG src="/dekirukana/toolplus/toolp.gif" WIDTH=400 HEIGHT=300 BORDER=0>


1999-06-26[n年前へ]

リモートカメラから世界をノゾこう!

Macintosh用カメラ制御プログラムを作る

 今日もニュースを探しに
MAQ?MAK?MAC! ( http://www.maqmakmac.com/)
を見に行くと、おやおや何やら見たことのあるキーワードがある。これが「デジャブ」という奴かと一瞬思ったが、そうではないようだ。本WEBについての記載がある。ビックリだ。いや、ホント。
自分の興味の趣くままにやっているサイトではあるが、好きなサイトで「面白い」といってもらうと、とても嬉しい。また、そこから辿り
WebCatchを見る。「ノーラ」氏の文章には頭が下がる思いである。

 MAQ?MAK?MAC!には「もっとMacintoshに関連した話題が多ければ良いのになぁ?。 」とも書いてある。そう、私もMacintoshの話題が少ないとは思っていたのだ。Macintoshが多い私の職場の人々からも(次回の話への伏線)言われ続けてきたことなのである。ならば、MAQ?MAK?MAC!( http://www.maqmakmac.com/ )登場記念にMacintoshを使った話をやってみたい。

 というわけで、今回は急遽Macintoshを使った実験の話である。物語は、こんなジャンクを手に入れたところから始まる。ごくたまに、秋葉原でも見かける。もし見かけて、かつ、安かったら、迷わず「買い」だ。LEGOのMindstormsなんかと組み合わせたら、かなりかっこいいはずだ。

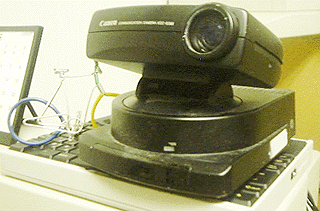

シリアル制御可能なカメラ

 これが、「Canon製ビジュアルコミュニケーションカメラ」である。シリアル通信でカメラの向きやズームピントを変えることができるものである。上下左右に首を振ることができるし、ズームやマクロ撮影も可能だ。発売当初は20万円位もしていたものだ。この後継機種も出ている。

 これを使って、何か面白いことをしてみようと思った。いや、はっきり言ってしまえば、ネットワーク上のMacintoshにこのカメラをつなげて、それを他のコンピュータから制御しようにしたい。今でこそ、そういったWEBサイトも多々あるが、今回の話の実験を行った時(確か2,3年前)にはまだ少なかったのだ。

 このカメラはジャンクとして手に入れたので、ソフトも何も付いていない。しかし、シリアル通信のコマンドは何とか判明したので、制御プログラムを作ってみた。といっても、単なるシリアルポートへコマンドを送りつけるプログラムである。

 プログラムはここに置いておく。名前もずばり、「のぞき見君」である。もちろん、Macintosh版なのでWindowsでは使えない。

のぞき見君 0.1anozokimi01a.sit ( sit形式 332kB )

 正式にこのカメラを持っているユーザーにも今回のような用途(イヤな用途である)であれば、このソフトはきっと役に立つと思う。

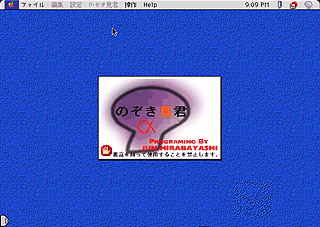

 今回(といっても作成したのはずいぶん昔だ)作成したプログラム「のぞき見君」の起動画面が下である。

「のぞき見君」の起動画面

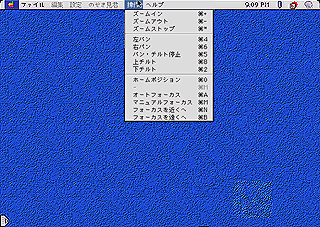

 下がメニュー画面である。画面を見れば判ると思うが、全てのメニューをコマンドキーを用いてキーボードのみでコントロールするようにしてある(これが素早く使うためのミソだ)。

「のぞき見君」のメニュー画面

 このソフトをインストールして、Macintoshとカメラをシリアルポートでつないで、また、ビデオ出力もMacのビデオ入力につなげばとりあえず、接続完了だ。これで、Macintoshから自由自在に制御できるビデオカメラの完成だ。

 さて、次はネットワーク経由で制御するための作戦だが、何ら苦労(私の)は必要ない。例えば、innfo-macに登録されているremote-mouse-keysというようなソフトを使えば、ネットワークにながっているMacintoshのキーボードやマウスを制御することが簡単にできる。

ftp.flashnet.it/mirror/8/sumex-aim.stanford.edu/comm/remote-mouse-and-keys-10.hqx

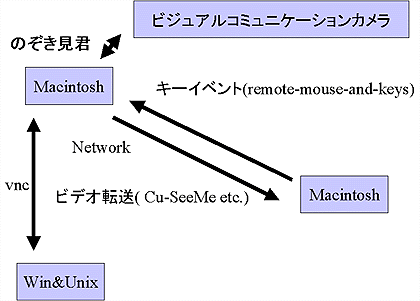

 ビデオ画面の転送はもちろん、Cu-SeeMeでも使えば良い。最近はその手のソフトも多いだろう。それでは、今回のプログラム群を使った構成図を以下に示す。Macintoshはネットワークの自由度が高いので色々な使い道がある。

セットアップ構成図

 remote-mouse-keysとCu-SeeMeの組み合わせが軽くてお勧めなのだが、今なら
vnc (http://www.uk.research.att.com/vnc/index.html )
を使うといったやり方もアリだろう。これなら、プラットフォームをあまり選ばないので、WindowsやUnix系OSからでも制御できるし、一つのソフトで制御もビデオ画面転送も済んでしまう。ただし動作がまだ重いとは思う。

 それでは、今回のソフトを使った顧客例を紹介しよう。

 それは私の職場の「ち*の」氏の使用例である。彼は結婚間近であった。いずれ妻と住む新居にPowerMacintosh6100がこのカメラとともに設置してあった。彼は家の戸締りが気になって、職場から家にPPP経由でRemote-Accessを試みた。彼のPowerMacintosh6100は電話がかかってくるとともに起動音を発し、起動した。そして、彼は職場からの制御により、家のPowerMacintosh6100につながったカメラは首を起こし右へ左へと方向を変え、戸締りのチェックを始めた。彼の目的は達成された。家の戸締りは完璧であった。

 ただ一つの問題は、彼は知らなかったが、結婚間近の恋人が掃除をするために新居を尋ねていたことである。彼女の目の前で、電話の音とともに勝手にMacの電源が入り、「ジャーン」という音を発し、そして、そこにあるカメラが「ウィィィーン、ウィィィーン」と右へ左へ動き始めたのである。「ひどい恐怖を感じました」、と彼女は後に語ることになる。

 その後、彼の結婚がはたして実現したのか、それとも実現しなかったのかはここでは明らかにしない。

2000-06-06[n年前へ]

パラレル・シリアル変換機作成準備

PIC16F877を使う。5Vの電源供給はPS2ポートからにする予定。

2000-08-18[n年前へ]

今日書いた手紙

 私が「できるかな?」でやっていることはどれも、「いっぱいある、私にはできないこと」をどうにか「できるようになりたい」という気持ちの現れだと思ってます。「理学研究科地球物理学」卒という浮世離れした専攻だった私には、得意なものがあるわけでもありませんし、実のところ「できないこと」ばかりなのです。ですから、「できる。」でも「できるかな。」でもなくて、「できるかな?」なのでした。 というわけで、私には全然アドバイスなどできないのですが、よく思っていることを少しだけ書いてみることにします。 どんな分野でも、どんどん新しい技術が入ってきていると思います。「電気系」もそれは同じでしょう。だから、もともと電気専攻の人でも新しい技術の勉強をずっと続けていなければ、ダメだと私は思うのです。電気系を専攻していたか、していないかに関わらず、結局「新しい技術の勉強」は続けなければならないから、「「新しい技術の勉強を続けなければならない」という点においては、大学の専攻なんてあまり関係ないと思うのです。それにたった4-9年ぽっちの大学・大学院よりも、これからの方が年数はずっと多いわけで、これからの年数に比べればこの4-9年なんてのは誤差みたいなもんです。 だから、ゆっくりとでも良いから「技術の勉強を続けていれば」良いのかもしれない、と思ったりします。
